1. اصول اساسی و ساخت و ساز
1. ترانسفورماتورهای{0} نوع خشک
ترانسفورماتورهای{0} نوع خشک با گردش هوای طبیعی یا اجباری خنک می شوند. اجزای اصلی، از جملههسته و سیم پیچ هامعمولاً با ریختهگری رزین برای افزایش خواص عایق، کاهش خطر آسیب ناشی از رطوبت، گرد و غبار و سایر عوامل محیطی پردازش میشوند. عایق مورد استفاده در ترانسفورماتورهای نوع خشک معمولاً رزین اپوکسی یا سایر مواد غیرقابل اشتعال-است که آنها را برای محیطهایی با الزامات ایمنی و محیطی شدید مناسب میسازد.

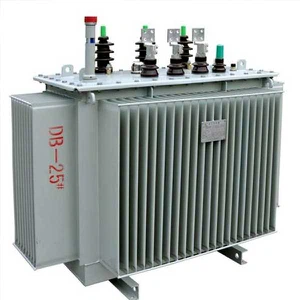

2. ترانسفورماتورهای غوطهور{0}روغنی
ترانسفورماتورهای غوطهور{0}}روغنیاز روغن ترانسفورماتور (معمولاً روغن معدنی یا روغن مصنوعی) برای ایجاد خنک کننده و عایق استفاده کنید. روغن در داخل ترانسفورماتور گردش می کند تا گرمای تولید شده توسط هسته و سیم پیچ ها را دفع کند و پایداری ترانسفورماتور را تحت عملیات ولتاژ بالا حفظ کند. پوشش یک ترانسفورماتور غوطه ور شده در روغن معمولاً از فلز ساخته شده است که برای تحمل فشار داخلی بالا طراحی شده است. این روغن همچنین به کاهش آسیب ناشی از قوس الکتریکی یا خطا کمک می کند.
2. مقایسه مزایای ترانسفورماتورهای غوطهور-نوع و روغن{2}
1. مزایای ترانسفورماتورهای نوع خشک-
• دوستی با محیط زیست و ایمنی: از آنجایی که ترانسفورماتورهای نوع خشک- حاوی روغن نیستند، خطر نشت روغن، آتشسوزی یا سایر خطرات ایمنی را از بین میبرند و به ویژه برای محیطهایی با الزامات ایمنی آتشسوزی سختگیرانه مناسب هستند.
•هزینه نگهداری کم: ترانسفورماتورهای نوع خشک-در مقایسه با ترانسفورماتورهای غوطه ور شده در روغن-به تعمیر و نگهداری کمتری نیاز دارند. آنها عمر طولانی تری دارند و نیازی به بررسی مکرر سطح روغن یا تعویض روغن ندارند.
• قابلیت دفع گرما و اضافه بار خوب: با خنک کردن هوای اجباری، ترانسفورماتورهای نوع خشک-می توانند ظرفیت بار خود را افزایش دهند و عملکرد حرارتی خوبی را حتی در صورت تقاضای بالا تضمین کنند.
• اندازه جمع و جور و وزن سبک: ترانسفورماتورهای نوع{0}خشک ردپای کوچکتر، وزن سبکتر و هزینه نصب کمتری دارند.
• تطبیق پذیری در کاربرد: ترانسفورماتورهای نوع{0}خشک بسیار تطبیق پذیر هستند و می توانند در طیف وسیعی از محیط ها، به ویژه در فضاهای بسته یا بسته مانندساختمان های شهری، معادن، تونل هاو غیره
2. مزایای استفاده از ترانسفورماتورهای روغنی
• اتلاف گرما کارآمد: به دلیل هدایت حرارتی عالی روغن، ترانسفورماتورهای غوطه ور در روغن{0} می توانند به طور موثر دمای سیم پیچ ها و هسته را کاهش دهند، بنابراین ظرفیت بار و کارایی عملیاتی ترانسفورماتور را افزایش می دهند.
• ظرفیت بزرگتر: ترانسفورماتورهای غوطهور شده در روغن{0}}میتوانند بارهای بیشتری را تحمل کنند، و آنها را برای کاربردهای{1}قدرت بالا در سیستمها و پستهای انتقال نیرو در مقیاس بزرگ- ایدهآل میسازد.
• قابلیت اطمینان بالا: روغن عایق داخل ترانسفورماتور خواص دی الکتریک عالی را ارائه می کند. در صورت بروز خطاهای ترانسفورماتور، روغن همچنین نقش مهمی در خاموش کردن آتش و سرکوب قوس الکتریکی ایفا می کند و ایمنی ترانسفورماتور را افزایش می دهد.
• عمر سرویس طولانی تر: محفظه ترانسفورماتور کاملا مهر و موم شده با اتصالات پیچ و مهره ای در لبه های جلد و جعبه، روغن را از تماس با هوا جدا می کند و از جذب رطوبت جلوگیری می کند. این امر پیری عایق را کاهش می دهد و طول عمر ترانسفورماتور را افزایش می دهد.
3. سناریوهای کاربردی
1. کاربردهای ترانسفورماتورهای نوع خشک-
ترانسفورماتورهای{0} نوع خشک اغلب برای آنها انتخاب می شوندنیازهای نگهداری کم، ایمنی بالا و سازگاری در محیط های مختلف. آنها معمولاً در موارد زیر استفاده می شوند:
• ساختمانها و مناطق مسکونی: ساختمانهای بلند{0}، زیرزمینها، تونلها و سایر فضاهایی که نیاز به استانداردهای ایمنی و مقاومت در برابر آتش- بالا دارند.
• کارخانههای شیمیایی، معادن، و محیطهای ویژه: ترانسفورماتورهای نوع{0}خشک برای محیطهایی با گازهای خورنده یا شرایط خطرناک ایدهآل هستند و خطر حوادث را کاهش میدهند.
• سیستمهای ولتاژ پایین: ترانسفورماتورهای نوع خشک- معمولاً در سیستمهای قدرت ولتاژ پایین که بار نسبتاً سبک یا پایدار است استفاده میشوند.
2. کاربردهای روغن-ترانسفورماتورهای غوطه ور
ترانسفورماتورهای غوطهور{0}}روغنی، به دلیل وجود آنهااتلاف حرارت عالی و ظرفیت بار بالا، به طور گسترده در موارد زیر استفاده می شود:
• سیستمهای برق بزرگ: مانند{0}انتقال ولتاژ بالا، پستها، و سایر سیستمهای الکتریکی مقیاس بزرگ که نیاز به تبدیل توان قابل توجهی دارند.
• تأسیسات صنعتی: به ویژه در{0}عملیات صنعتی در مقیاس بزرگ، مانند کارخانههای فولاد، نیروگاهها، و غیره، که در بلندمدت، عملکرد پایدار ضروری است.
• انتقال نیرو: ترانسفورماتورهای غوطه ور شده در روغن به طور گسترده در{1} انتقال قدرت در مسافت های طولانی برای اطمینان از راندمان بالا و عملکرد پایدار و در عین حال به حداقل رساندن تلفات انرژی استفاده می شوند.
4. نتیجه گیری
ترانسفورماتورهای غوطه ور{0}}خشک و روغن{1} هر کدام دارای مزایای مشخصی هستند و انتخاب بین آنها باید بر اساس الزامات کاربردی خاص باشد. اگرمحیط کار به ایمنی بالا، تعمیر و نگهداری کم و بارهای توان کم نیاز داردترانسفورماتورهای نوع خشک- بدون شک گزینه مناسب تری هستند. از سوی دیگر، برایعملکردهای-بالا و طولانی مدت-در مقیاس-سیستمهای الکتریکی بزرگ، ترانسفورماتورهای غوطهور{0}}روغنی مناسبتر هستند.
درک تفاوتهای بین این انواع ترانسفورماتور به مهندسان، مدیران پروژه و تصمیمگیران کمک میکند تا انتخابهای آگاهانهتری داشته باشند و از عملکرد قابل اعتماد و کارآمد سیستمهای قدرت اطمینان حاصل کنند.
